Switcher live ATEM Television Studio HD8 ISO 8 ingressi SDI - Blackmagic Design BLM-SWATEMTVSTC/HD08ISO

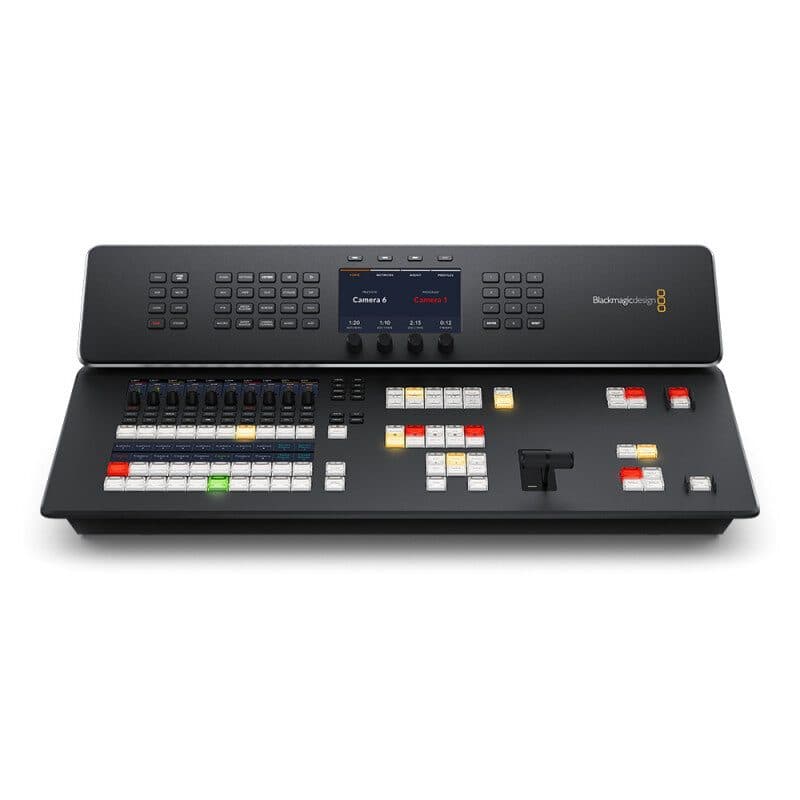

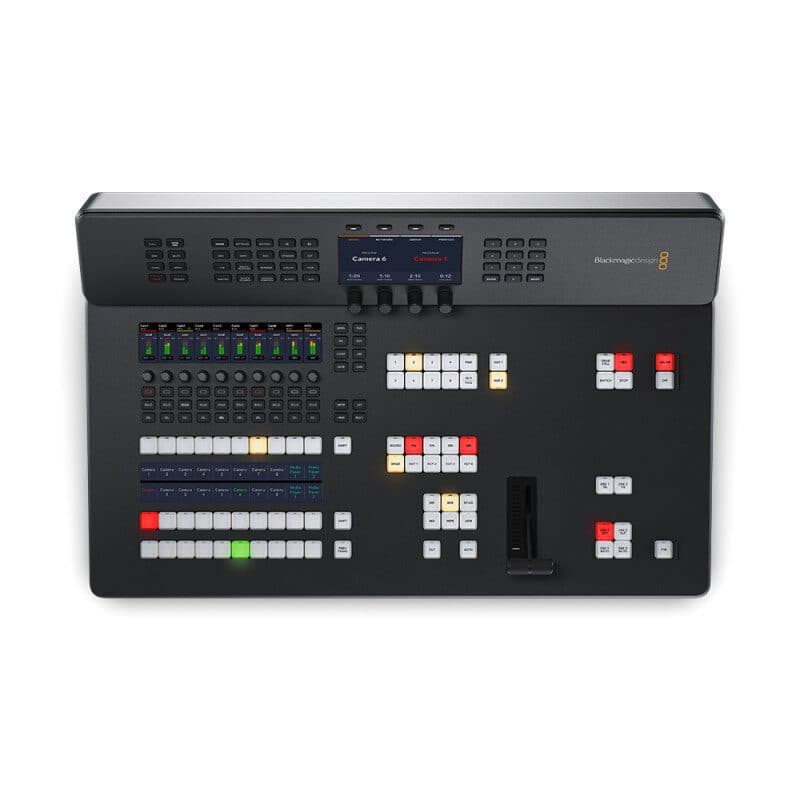

Blackmagic Design ATEM Television Studio HD8 ISO è uno switcher professionale per la produzione live che riunisce in un pannello di controllo broadcast integrato tutte le funzioni del modello ATEM Television Studio HD8. Il sistema può gestire otto telecamere a distanza attraverso una rete Ethernet locale oppure tramite Internet, mettendo a disposizione sia il tally sia il controllo delle telecamere. La struttura con pannello integrato ne facilita il trasporto e l'impiego in location prive di spazio per armadi rack o di veicoli per la regia mobile.

La sezione video comprende 8 ingressi SDI con conversione degli standard, 12 uscite video SDI e 1 uscita video HDMI. Sono presenti 2 uscite SDI ausiliarie e 1 uscita SDI programma. Tutti gli 8 ingressi dispongono di risincronizzazione del segnale e di convertitori per frequenza fotogrammi e formato. Il dispositivo lavora con segnali HD 720p 50, 720p 59.94, 720p 60, 1080i 50, 1080i 59.94, 1080i 60, 1080p 23.98, 1080p 24, 1080p 25, 1080p 29.97, 1080p 30, 1080p 50, 1080p 59.94 e 1080p 60; non supporta standard video SD. La conformità SDI comprende SMPTE 292M, SMPTE 296M, SMPTE 424M e SMPTE 425M livello A e livello B. Il campionamento video è 4:2:2, la precisione colore è di 10 bit e lo spazio colore è REC 709. La commutazione SDI automatica riconosce i segnali tra 1.5G-SDI e 3G-SDI di livello A o B.

Per il compositing sono disponibili 4 chiavi upstream, 2 chiavi downstream, 4 chiavi cromatiche avanzate, 1 SuperSource e 7 chiavi lineari/luminanza. Il keyer di transizione include 1 Stinger e 1 DVE. Il sistema gestisce complessivamente 8 livelli, offre 7 generatori di pattern e 2 generatori di colore. SuperSource e 2 lettori multimediali ampliano le possibilità di composizione e riproduzione durante la produzione.

Gli ingressi audio totali comprendono 2 ingressi analogici bilanciati XLR, 1 ingresso audio digitale MADI BNC a 32 canali, 2 ingressi analogici stereo RCA e 1 ingresso Talkback XLR a 5 pin. Le uscite audio totali includono 4 uscite analogiche su jack da 1/4" e 1 uscita audio digitale MADI BNC a 64 canali, con fino a 50 canali attivi, oltre a 1 uscita Talkback XLR a 5 pin. Ogni ingresso SDI accetta 4 canali di audio incorporato, mentre ogni uscita SDI può trasportare 2 canali di audio incorporato.

Le connessioni di timecode sono 1 ingresso BNC e 1 uscita BNC; è inoltre presente un generatore interno di timecode. Il riferimento video utilizza 1 ingresso BNC e 1 uscita BNC con Tri-Sync o nero Burst. La connessione Remote RJ12 supporta RS-422. Il talkback dispone di una porta RJ45 per sistemi talkback di terze parti. L'uscita tally viene aggiunta tramite Ethernet collegando il prodotto Blackmagic Design GPI and Tally Interface, non incluso.

Per il monitoraggio sono disponibili 1 multiview 3G-SDI e 1 multiview HDMI. L'uscita webcam è costituita da 2 porte USB-C compatibili con 720p o 1080p alla frequenza fotogrammi del programma. La rete integra 4 porte RJ45 con switch di rete Internet compatibile con 10/100/1000 BASE-T. Il collegamento del pannello di controllo può essere realizzato direttamente via Ethernet tra pannello e chassis oppure attraverso la rete. L'interfaccia computer comprende 2 porte USB-C con supporto USB 2.0 per la registrazione su unità esterne, l'uscita webcam, il controllo software, gli aggiornamenti software e il collegamento dello switcher. Sono inoltre disponibili streaming hardware, registrazione, mixer audio, talkback e archivio di rete interno condiviso opzionale. Il modello ISO può registrare ciascuno degli 8 ingressi video in un file separato, offrendo maggiore flessibilità e più dettaglio nella fase di montaggio.
