Scheda PCIe acquisizione DeckLink Quad 2 8 canali 3G-SDI - Blackmagic Design BLM-BDLKDVQD2

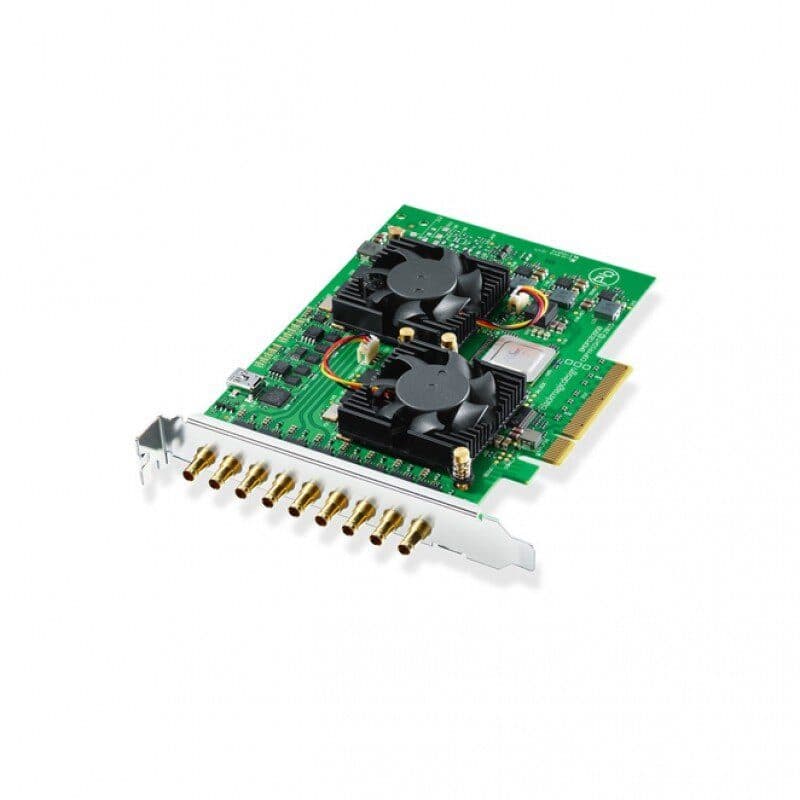

Blackmagic Design DeckLink Quad 2 è una scheda video PCIe con 8 canali configurabili per acquisizione e riproduzione fino a 1080p 60. Rispetto al precedente modello a 4 canali, mette a disposizione 4 canali indipendenti per cattura e riproduzione più altri 4 canali, permettendo di configurare la scheda con un massimo di 8 canali di cattura oppure 8 canali di riproduzione. Gli otto connettori 3G-SDI BNC possono essere impostati singolarmente e indipendentemente come ingresso o uscita, sia in SD sia in HD, fino a 1080p 60.

La scheda gestisce acquisizione e riproduzione SDI multicanale attraverso 8 connessioni HD/SD-SDI bidirezionali indipendenti. La combinazione degli 8 canali è selezionabile in base alla configurazione richiesta, con commutazione istantanea tra acquisizione e riproduzione. L'architettura è pensata per sviluppare soluzioni I/O personalizzate.

Connessioni e audio. Sono presenti 8 connessioni video 3G-SDI mini DIN per l'ingresso e 8 connessioni video 3G-SDI mini DIN per l'uscita; tutte sono configurabili indipendentemente come Input o Output e supportano segnali SD e HD fino a 12 bit. Gli ingressi audio SDI comprendono 16 canali incorporati in SD e HD, mentre le uscite audio SDI offrono 16 canali incorporati in SD e HD. L'ingresso Sync accetta Tri-Sync o nero Burst. L'interfaccia del computer è PCI Express a 8 linee di seconda generazione, compatibile con slot PCI Express a 8 e 16 linee.

Codec supportati. DeckLink Quad 2 supporta AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR e DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT e Apple ProRes 422 Proxy, oltre a video non compresso 8 bit 4:2:2, 10 bit 4:2:2 e 10 bit 4:4:4.

Installazione, software e sistemi operativi. L'installazione fisica avviene tramite PCI Express a 8 linee di seconda generazione, compatibile con slot a 8 e 16 linee su Mac OS, Windows e Linux. I sistemi Mac OS richiedono un computer Mac Pro dotato di slot PCI Express; per i requisiti completi del sistema occorre consultare le pagine Support. Sono inclusi Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility e il driver Blackmagic per Mac OS e Windows; su Linux sono inclusi Media Express, Blackmagic Desktop Video Utility e il driver Blackmagic. L'aggiornamento software interno è costituito dal firmware integrato nel driver, caricato all'avvio del sistema oppure tramite il software di aggiornamento.

Tra le applicazioni compatibili rientrano DaVinci Resolve, Fusion, Final Cut Pro X, Adobe Premiere Pro CC, Avid Media Composer, Adobe After Effects CC, Avid Pro Tools, Steinberg Cubase, Steinberg Nuendo, Adobe Photoshop CC, VideoStudio Pro, CyberLink PowerDirector, Vidblaster X, Vidblaster Studio, Vidblaster Broadcast, Uniplay One, Uniplay CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity, Imagine Communications InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard, Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video WebClip2, [REC]Marker, Autodesk Flame e Zoom. Si tratta di applicazioni di terze parti e il supporto può variare: la verifica va effettuata con il fornitore del software.

Standard video SD e HD. Gli standard SD comprendono 525i 59,94 NTSC e 625i 50 PAL. Gli standard HD includono 720p 50, 720p 59,94, 720p 60, 1080p 23,98, 1080p 24, 1080p 25, 1080p 29,97, 1080p 30, 1080p 50, 1080p 59,94, 1080p 60, 1080PsF 23,98, 1080PsF 24, 1080PsF 25, 1080PsF 29,97, 1080PsF 30, 1080i 50, 1080i 59,94 e 1080i 60.

Conformità ed elaborazione del segnale. La conformità SDI comprende SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, ITU-R BT.656 e ITU-R BT.601. Sono supportati i metadati SDI RP 188/SMPTE 12M-2 e il closed captioning. Il campionamento audio segue lo standard televisivo di 48 kHz a 24 bit; il campionamento video SDI è 4:2:2 e 4:4:4. La precisione colore SDI è di 8, 10 e 12 bit RGB 4:4:4 in tutte le modalità fino a 1080p 30, e di 8 e 10 bit YUV 4:2:2 in tutte le modalità; RGB 4:4:4 a 12 bit è supportato solo in riproduzione. Gli spazi colore sono REC 601, REC 709 e REC 2020. Sono disponibili il packaging dei metadati statici HDR e le caratteristiche di trasferimento HLG e PQ, con conversione dello spazio colore basata su hardware in tempo reale.

La conversione HD verso SD è integrata e utilizza un convertitore software di alta qualità durante acquisizione e riproduzione; il segnale SD convertito può essere selezionato in formato letterbox oppure anamorfico 16:9. La conversione SD verso HD è integrata e consente di scegliere tra zoom 16:9 e formato anamorfico. È inoltre integrata la conversione incrociata hardware da 720 HD a 1080 HD e da 1080 HD a 720 HD durante la riproduzione. Gli effetti in tempo reale comprendono gli effetti interni di DaVinci Resolve e Final Cut Pro X, gli effetti del Mercury Playback Engine di Adobe Premiere Pro CC e gli effetti interni di Avid Media Composer.

Tra le altre applicazioni supportate sono indicati The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play, Tools On Air Just: Live, Tools On Air Just: In, Softron MovieRecorder, Softron MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Resolume Arena, Magix Vegas Pro, Magix Movie Edit Pro Premium e Core.

Alimentazione e ambiente. Il consumo è di 22 W. La temperatura operativa va da 5 a 40 °C, quella di stoccaggio da -20 a 45 °C e l'umidità relativa ammessa va dallo 0% al 90% senza condensa. La profondità è di 16,3 cm e il peso è di 130 g.
