Scheda acquisizione PCIe 8K 12G-SDI Quad Link HDMI 2.1 - Blackmagic Design BLM-BDLKHCPRO8K12GG2

La DeckLink 8K Pro G2 di Blackmagic Design è una scheda PCIe 8K di seconda generazione per acquisizione e riproduzione cinematografica digitale, destinata a flussi di lavoro ad alta risoluzione, alta frequenza dei fotogrammi e ampia gamma dinamica. Dispone di 4 connessioni Quad Link 12G-SDI bidirezionali e di HDMI 2.1, per supportare gli standard SD, HD, Ultra HD, 4K e 8K. È progettata per la produzione di lungometraggi e, tramite l’SDK DeckLink gratuito, può configurare fino a 4 flussi video in qualsiasi direzione, formato o frequenza dei fotogrammi fino a 4K DCI 60p, consentendo acquisizione e riproduzione multicanale. Supporta YUV 4:2:2 a 8 e 10 bit e RGB 4:4:4 a 10 e 12 bit con colore completo Rec. 2020; permette di lavorare fino a 120 fps in HD e 4K e fino a 60 fps in 8K. Le 4 connessioni 12G-SDI gestiscono fino a 64 canali di audio incorporato.

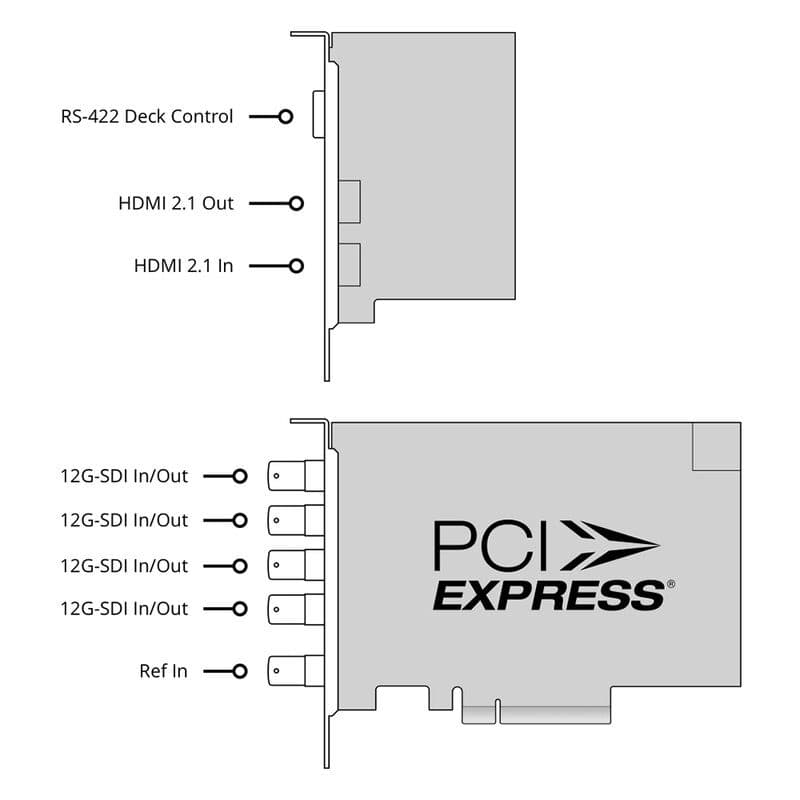

Connessioni e audio. Gli ingressi video SDI sono 4 x 12G-SDI bidirezionali e supportano SD, HD, 2K, 4K e 8K, con collegamento singolo, doppio o quadruplo, 4:2:2/4:4:4 e selezione 2D/3D. Le uscite video SDI hanno la stessa configurazione: 4 x 12G-SDI bidirezionali, supporto SD, HD, 2K, 4K e 8K, collegamento singolo, doppio o quadruplo, 4:2:2/4:4:4 e selezione 2D/3D. Gli ingressi e le uscite audio SDI offrono 16 canali incorporati in SD, HD e 2K e 64 canali incorporati in 4K e 8K. L’ingresso e l’uscita video HDMI sono ciascuno 1 x HDMI 2.1; ingresso e uscita audio HDMI gestiscono 8 canali incorporati in TMDS e 32 canali incorporati in FRL. L’ingresso di sincronizzazione accetta Tri-Sync o nero Burst.

Interfaccia, installazione e software. L’interfaccia computer è PCI Express a 8 linee, generazione 3, compatibile con slot PCI Express a 8 e 16 linee. L’installazione fisica richiede 2 slot PCI e il collegamento all’alimentazione del computer; la compatibilità riguarda Mac OS, Windows e Linux e per i requisiti completi del sistema è necessario consultare le pagine di supporto. Su Mac OS e Windows sono inclusi DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility e driver Blackmagic; su Linux sono inclusi Media Express, Blackmagic Desktop Video Utility e driver Blackmagic. L’aggiornamento software interno consiste in firmware integrato nel driver software, caricato all’avvio del sistema o tramite software di aggiornamento.

I codec supportati comprendono AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR e DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, 8 bit non compresso 4:2:2, 10 bit non compresso 4:2:2 e 10 bit non compresso 4:4:4.

Standard video SDI. Sono previsti SD a 525i 59,94 NTSC e 625i 50 PAL. Gli standard HD comprendono 720p 50, 720p 59,94, 720p 60, 1080p 23,98, 1080p 24, 1080p 25, 1080p 29,97, 1080p 30, 1080p 50, 1080p 59,94, 1080p 60, 1080PsF 23,98, 1080PsF 24, 1080PsF 25, 1080PsF 29,97, 1080PsF 30, 1080i 50, 1080i 59,94 e 1080i 60. Gli standard 2K includono 2K DCI 23,98p, 24p, 25p, 29,97p, 30p, 50p, 59,94p e 60p, oltre a 2K DCI 23,98PsF, 24PsF, 25PsF, 29,97PsF e 30PsF. Per Ultra HD sono disponibili 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94 e 60. Per 4K sono supportati 4Kp 23,98 DCI, 24 DCI, 25 DCI, 29,97 DCI, 30 DCI, 47,95 DCI, 48 DCI, 50 DCI, 59,94 DCI, 60 DCI, 95,90 DCI, 96 DCI, 100 DCI, 119,88 DCI e 120 DCI. Per 8K sono previsti 8Kp 23,98 DCI, 24 DCI, 25 DCI, 29,97 DCI, 30 DCI, 47,95 DCI, 48 DCI, 50 DCI, 59,94 DCI e 60 DCI.

Gli standard SDI includono inoltre 2Kp 23,98 DCI, 24 DCI, 25 DCI, 29,97 DCI, 30 DCI, 47,95 DCI, 48 DCI, 50 DCI, 59,94 DCI, 60 DCI, 95,90 DCI, 96 DCI, 100 DCI, 119,88 DCI e 120 DCI; 2KPsF 23,98 DCI, 24 DCI, 25 DCI, 29,97 DCI e 30 DCI; 4Kp 23,98 DCI, 24 DCI, 25 DCI, 29,97 DCI, 30 DCI, 47,95 DCI, 48 DCI, 50 DCI, 59,94 DCI, 60 DCI, 95,90 DCI, 96 DCI, 100 DCI, 119,88 DCI e 120 DCI; 2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60, 95,90, 96, 100, 119,88 e 120; oltre a 4320p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50 e 59. Gli standard video SDI 3D comprendono 720p 50, 59,94 e 60; 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60, 95,90, 96, 100, 119,88 e 120; 1080PsF 23,98, 24, 25 e 29,97.

La conformità SDI comprende SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M livello A e B, SMPTE 2036-1, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2081-12, SMPTE 2082-10, SMPTE 2082-11, SMPTE 2082-12 e SMPTE ST2108-1. Sono supportati i metadati SDI RP 188/SMPTE 12M-2 e i sottotitoli per non udenti. Il campionamento audio è a 48 kHz e 24 bit, quello video SDI è 4:2:2 e 4:4:4. La precisione colore SDI è RGB 4:4:4 a 8, 10 e 12 bit in tutte le modalità fino a 8K DCI 30p, oltre a YUV 4:2:2 a 8 e 10 bit in tutte le modalità. Gli spazi colore sono REC 601, REC 709 e REC 2020; le connessioni video SDI possono passare tra SD, HD, 2K, 4K e 8K.

Standard HDMI e funzioni. Gli standard video HD HDMI comprendono 720p 50, 59,94 e 60; 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60, 95, 96, 100, 119 e 120; 1080i 50, 59,94 e 60. Gli standard 4K HDMI includono 4Kp 23,98 DCI, 24 DCI, 25 DCI, 29,97 DCI, 30 DCI, 47,95 DCI, 48 DCI, 50 DCI, 59,94 DCI, 60 DCI, 95 DCI, 96 DCI, 100 DCI*, 119 DCI* e 120 DCI*. Gli standard 8K HDMI comprendono 4320p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50* e 59*. Gli ulteriori standard Ultra HD comprendono 2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60, 95, 96, 100*, 119 e 120. Il campionamento video HDMI è 4:2:2, 4:4:4 e 4:2:0*; la precisione colore HDMI è 8, 10 e 12 bit*. Il campionamento video e la precisione colore supportati dipendono dalle capacità del dispositivo HDMI collegato, dalla risoluzione video e dalla frequenza dei fotogrammi. Lo spazio colore HDMI è REC 601, REC 709 e REC 2020. Sono supportati il confezionamento dei metadati statici HDR e le caratteristiche di trasferimento HLG e PQ. HDMI 2.1 supporta Deep colore e HDR e si configura automaticamente in base al display collegato.

L’ingresso HDMI non può acquisire sorgenti HDMI protette da copia; prima di acquisire o distribuire contenuti è sempre necessario verificare la titolarità del copyright. La conversione dello spazio colore è hardware e in tempo reale sull’uscita. Il processamento 3D consente acquisizione e riproduzione a doppio flusso occhio sinistro/occhio destro, solo tramite SDI. Gli effetti in tempo reale comprendono gli effetti interni di DaVinci Resolve e Final Cut Pro, gli effetti del Mercury Playback Engine di Adobe Premiere Pro CC e gli effetti interni di Avid Media Composer.

Il consumo è 30 W e la temperatura operativa va da 5 a 50 °C.
