Convertitore IP UpDownCross 12G-SDI HDMI - Blackmagic Design BLM-CONVNVIPJ/STD/12G

Blackmagic Design 2110 IP UpDownCross 12G è un convertitore di standard professionale per trasformare i segnali tra dispositivi video SMPTE-2110 IP, 12G-SDI e HDMI. Gestisce gli standard SD, HD e Ultra HD mantenendo una conversione di qualità elevata e integra un ingresso di riferimento per la risincronizzazione. La connettività comprende Ethernet 10G per il video IP SMPTE-2110, oltre a ingressi e uscite SDI e HDMI compatibili con numerosi formati.

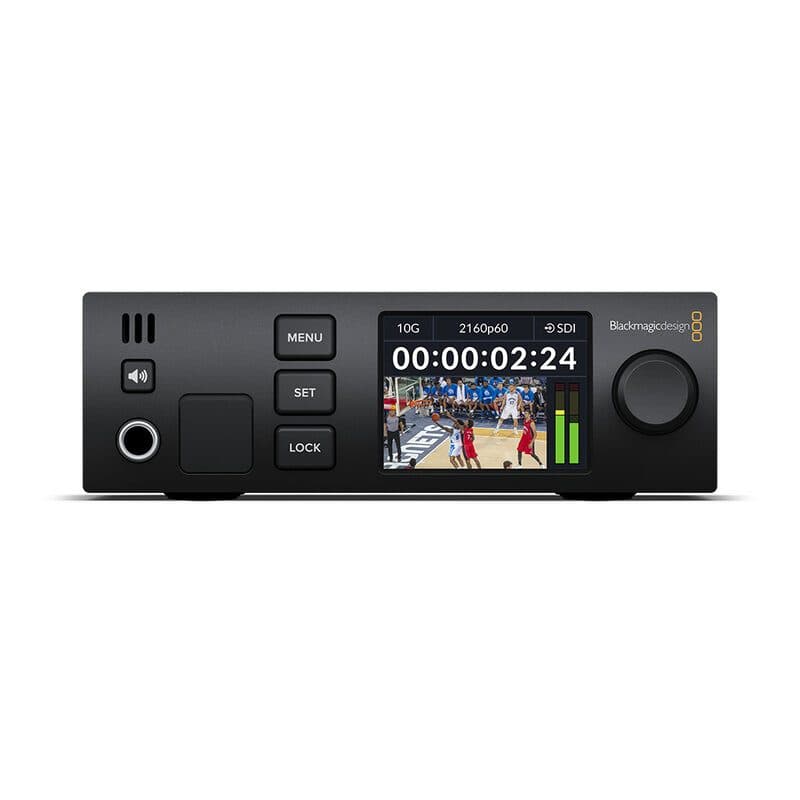

Il dispositivo tratta 16 canali di audio embedded su SDI e su video IP SMPTE-2110 e 8 canali di audio embedded su HDMI. Per l'ascolto locale dispone di un'uscita analogica per cuffie con jack da 6,35 mm. Sul pannello frontale, un display LCD permette di controllare video, audio, stato e impostazioni, mentre l'altoparlante integrato e il relativo pulsante consentono il monitoraggio audio locale. La porta USB-C può fornire un'uscita webcam HD fino a 1080p60, utile nelle applicazioni di streaming e produzione.

La conformità agli standard SMPTE e il supporto per i formati 4K DCI e Ultra HD fino a 2160p60 rendono possibile l'impiego in broadcast professionale, per integrare flussi SMPTE-2110 IP con infrastrutture SDI e HDMI, e nella produzione televisiva quando serve convertire rapidamente segnali appartenenti a standard diversi. Il convertitore può inoltre essere utilizzato per streaming, post-produzione ed eventi dal vivo. Tra i vantaggi rientrano la conversione tra SMPTE-2110 IP, 12G-SDI e HDMI, la sincronizzazione automatica tramite l'ingresso di riferimento, la gestione audio senza apparecchiature esterne, il controllo immediato dal display LCD e dall'altoparlante frontali e la funzione webcam USB-C.

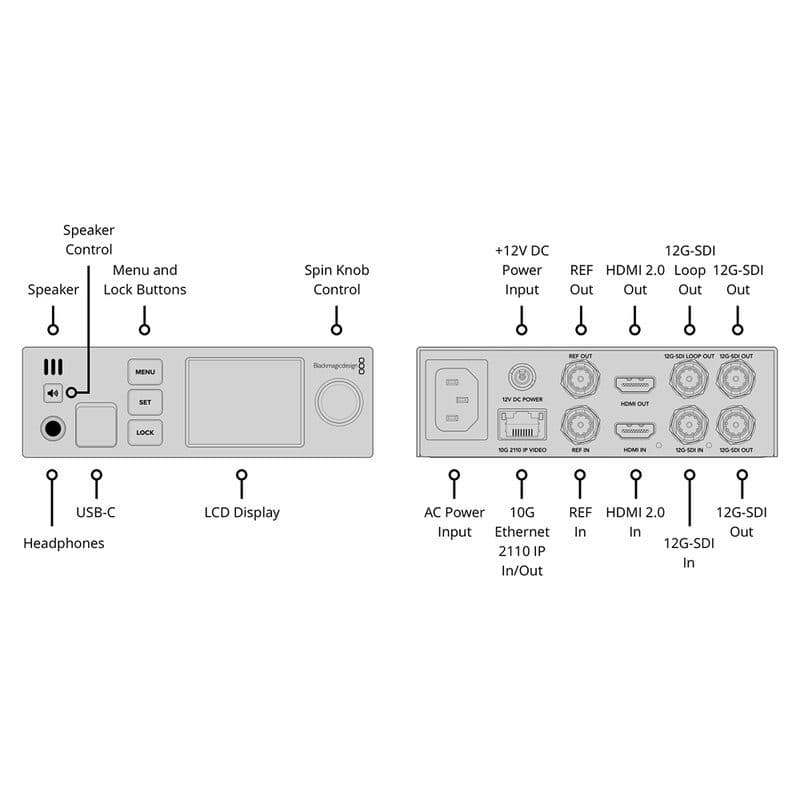

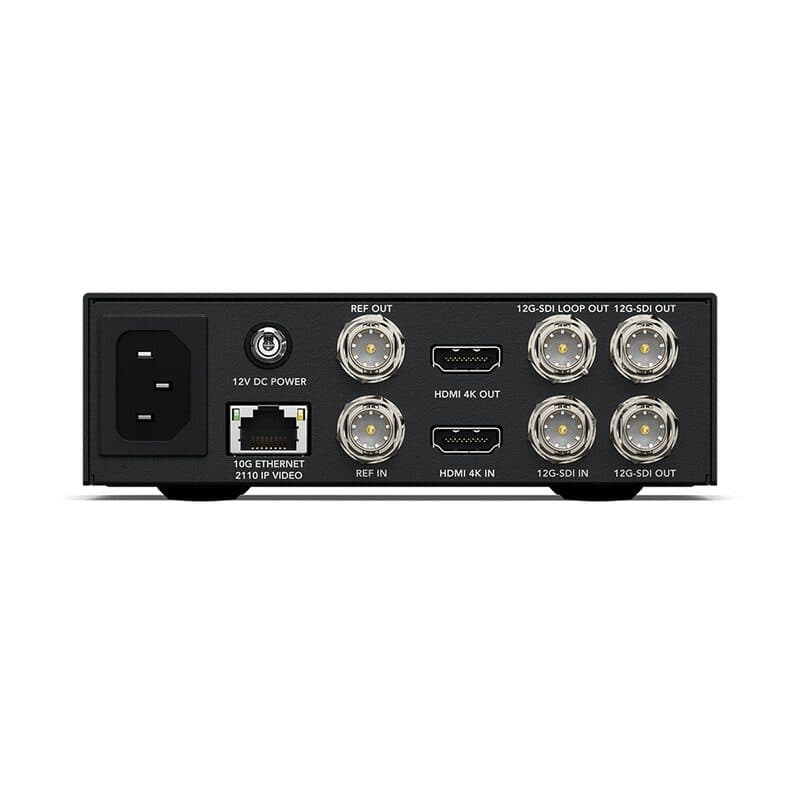

Le connessioni SDI includono 1 ingresso, 1 uscita loop e 2 uscite, con velocità SD, 1.5G, 3G, 6G e 12G. È presente 1 uscita video HDMI 2.0 e 1 collegamento Ethernet 10G per ingresso e uscita SMPTE 2110. Attraverso Ethernet sono disponibili 16 canali di audio embedded in ingresso e in uscita sul video IP ST 2110. Gli ingressi e le uscite audio SDI supportano rispettivamente 16 canali embedded, mentre gli ingressi e le uscite audio HDMI gestiscono rispettivamente 8 canali embedded. L'uscita audio analogica è 1 jack per cuffie da 6,35 mm; l'uscita webcam è 1 USB-C fino a 1080p 60. Il riferimento dispone di 1 ingresso e 1 uscita. Ethernet supporta 10/100/1000/10G Base-T per ingresso e uscita video SMPTE 2110 IP, configurazione e aggiornamenti software. L'interfaccia computer USB-C è destinata all'uscita webcam, agli aggiornamenti e alla configurazione.

Gli standard video SD disponibili sono 525i 59,94 NTSC e 625i 50 PAL. Gli standard video 2K comprendono 720p 50, 720p 59,94, 720p 60, 1080i50, 1080i59,94, 1080i60, 1080p 23,98, 1080p 24, 1080p 25, 1080p 29,97, 1080p 30, 1080p 47,95, 1080p 48, 1080p 50, 1080p 59,94, 1080p 60, 1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29,97 e 1080PsF30. Per Ultra HD sono previsti 2160p 23,98, 2160p 24, 2160p 25, 2160p 29,97, 2160p 30, 2160p 47,95, 2160p 48, 2160p 50, 2160p 59,94, 2160p 60, oltre a 1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29,97 e 1080PsF30.

Per il 4K sono supportati 4Kp 23,98 DCI, 4Kp 24 DCI, 4Kp 25 DCI, 4Kp 29,97 DCI, 4Kp 30 DCI, 4Kp 47,95 DCI, 4Kp 48 DCI, 4Kp 50 DCI, 4Kp 59,94 DCI e 4Kp 60 DCI. La conformità SMPTE comprende SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M livello A e B, SMPTE 2036-1, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2081-12, SMPTE 2082-10, SMPTE 2082-11, SMPTE 2082-12 e SMPTE ST2108-1. I metadati SDI includono RP 188/SMPTE 12M-2 e closed captioning. La frequenza di campionamento è quella televisiva standard, 48 kHz e 24 bit.

La precisione colore prevede RGB 4:4:4 a 8 e 10 bit in tutte le modalità fino a 1080p 30, oltre a YUV 4:2:2 a 8 e 10 bit in tutte le modalità. Gli spazi colore sono Rec. 601, Rec. 709 e Rec. 2020. Gli standard video HD HDMI sono 720p 50, 720p 59,94, 720p 60, 1080i 50, 1080i 59,94, 1080i 60, 1080p 23,98, 1080p 24, 1080p 25, 1080p 29,97, 1080p 30, 1080p 47,95, 1080p 48, 1080p 50, 1080p 59,94 e 1080p 60. Gli standard HDMI Ultra HD sono 2160p 23,98, 2160p 24, 2160p 25, 2160p 29,97, 2160p 30, 2160p 47,95, 2160p 48, 2160p 50, 2160p 59,94 e 2160p 62. Gli standard HDMI 4K sono 4Kp 23,98 DCI, 4Kp 24 DCI, 4Kp 25 DCI, 4Kp 29,97 DCI, 4Kp 30 DCI, 4Kp 47,95 DCI, 4Kp 48 DCI, 4Kp 50 DCI, 4Kp 59,94 DCI e 4Kp 60 DCI; la precisione colore HDMI è 4:2:2 e lo spazio colore HDMI è YUV.

Per il monitoraggio audio locale, il pannello frontale combina un altoparlante monitor con pulsante di controllo e una presa per cuffie da 6,35 mm. Nel video SMPTE 2110-20 non compresso è utilizzato IGMP v2. Per lo SMPTE 2110-21 relativo alla gestione del traffico, il mittente è narrow e il ricevitore supporta narrow, wide synchronous e asynchronous. Lo SMPTE 2110-30 per PCM prevede il livello di conformità audio C. Lo SMPTE 2110-40 per i dati ausiliari offre accesso completo all'intero flusso di dati ausiliari SMPTE e comprende RP 188/SMPTE 12M-2, closed captioning e metadati statici HDR.

Durante la conversione di 2160p59,94 e 2160p60 in video IP 2110 su 10G viene utilizzato il codec Blackmagic IP10. Il Precision Time Protocol è IEEE 1588-2008, PTP v2, con ST 2059-1 e ST 2059-2. La discovery e registrazione NMOS IS-04 sono disponibili nella versione v1.3.2, peer-to-peer tramite mDNS/DNS-SD, mentre la gestione delle connessioni NMOS IS-05 è alla versione v1.1.2. Il controllo comprende il display LCD integrato da 2,2 pollici per video, audio, stato e impostazioni dei menu. I sistemi operativi indicati sono Mac 13.0 Ventura, Mac 14.0 Sonoma o successivo, Windows 10 e Windows 11; la documentazione tecnica comprende inoltre le voci relative a requisiti di alimentazione, specifiche ambientali e specifiche fisiche.

• Blackmagic 2110 IP UpDownCross 12G
• Welcome wallet con codice QR per il download del software
