Deck broadcast HyperDeck Studio HD Plus 6G-SDI ProRes - Blackmagic Design BLM-HYPERD/ST/DCHP

HyperDeck Studio HD Plus è un videoregistratore professionale più largo della versione Mini, della quale conserva tutte le funzioni aggiungendo controlli e connessioni. Tramite 6G-SDI registra e riproduce in ProRes fino all’Ultra HD a 30 fotogrammi al secondo; dispone inoltre di un’uscita SDI passante, due uscite 6G-SDI per riempimento e chiave fino a 1080p60 e supporto agli standard HDR. Sono presenti un ingresso HDMI e un’uscita monitor 3G-SDI dedicata con sovrimpressione. Ogni pulsante del pannello frontale è instradato verso un’uscita a distanza RS-422 dedicata, mentre l’alimentazione continua utilizza un connettore XLR da 12 V DC in stile broadcast. Il pannello aggiornato integra pulsanti di trasporto ottimizzati, presa cuffie e altoparlante mono incorporato.

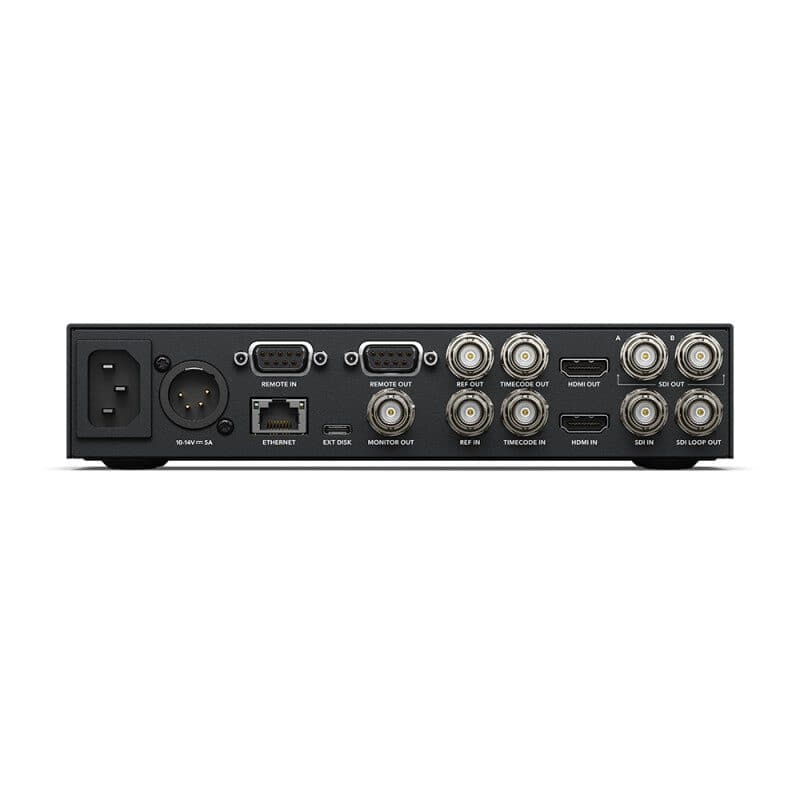

Le connessioni comprendono 1 ingresso video SDI, 2 uscite video SDI e 1 uscita SDI per il monitor, con velocità di 270 Mb, 1.5G, 3G e 6G. Sono disponibili 1 ingresso video HDMI 2.0 e 1 uscita video HDMI 2.0. L’uscita audio è costituita da 1 presa cuffie da 6,35 mm; il display è un LCD da 2,2 pollici. Per il timecode ci sono 1 ingresso BNC e 1 uscita BNC, mentre i collegamenti di riferimento offrono 1 ingresso BNC e 1 uscita BNC con Tri-Sync o nero Burst. L’audio incorporato comprende 16 canali sugli ingressi SDI, 16 canali sulle uscite SDI, 8 canali sugli ingressi HDMI e 8 canali sulle uscite HDMI.

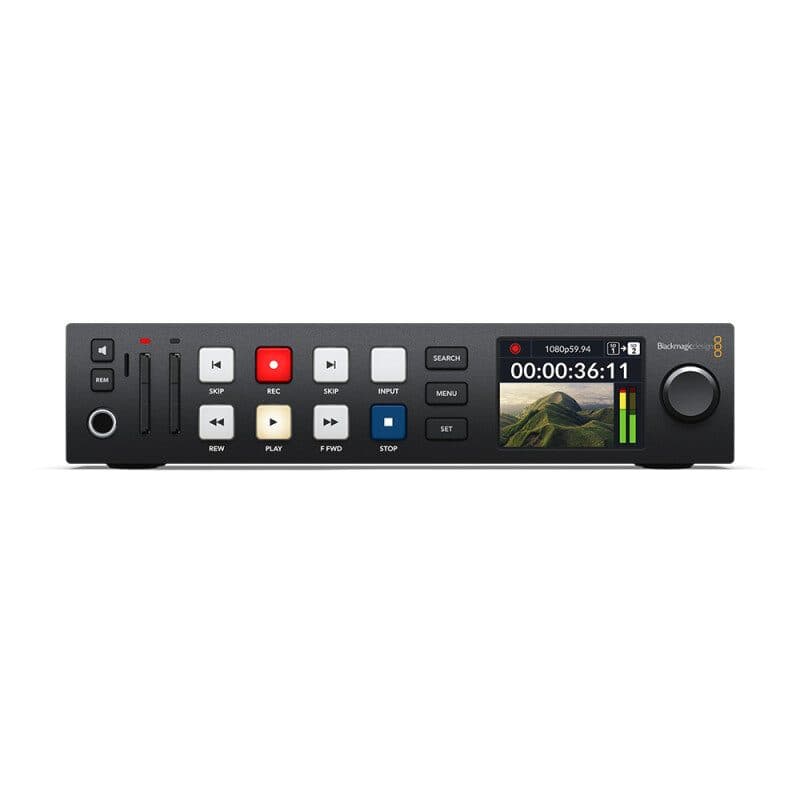

Il controllo a distanza usa 1 ingresso RS-422 e 1 uscita RS-422. La configurazione del registratore avviene dall’interfaccia utente oppure tramite il protocollo Ethernet Blackmagic HyperDeck. La porta Ethernet raggiunge 1 Gb/s; l’interfaccia computer è 1 USB Type-C 3.0, fino a 5 Gb/s, per registrare su unità esterne, fornire l’uscita webcam, configurare il software ed eseguire gli aggiornamenti. Il pannello di controllo incorporato dispone di 13 pulsanti per trasporto e gestione del dispositivo, jog dial di ricerca e display a colori da 2,2 pollici; sopra gli alloggiamenti SD sono presenti indicatori LED.

Per il video SD sono supportati 525i 59.94 NTSC e 625i 50 PAL. Gli standard HD comprendono 720p 50, 720p 59.94, 720p 60, 1080i 50, 1080i 59.94, 1080i 60, 1080p 23.98, 1080p 24, 1080p 25, 1080p 29.97, 1080p 30, 1080p 50, 1080p 59.94, 1080p 60, 1080PsF 23.98, 1080PsF 24, 1080PsF 25, 1080PsF 29.97 e 1080PsF 30. I formati 2K DCI sono 2Kp 23.98 DCI, 2Kp 24 DCI, 2Kp 25 DCI, 2Kp 29.97 DCI e 2Kp 30 DCI. Gli standard Ultra HD sono 2160p 23.98, 2160p 24, 2160p 25, 2160p 29.97 e 2160p 30; quelli 4K DCI sono 4Kp 23.98 DCI, 4Kp 24 DCI, 4Kp 25 DCI, 4Kp 29.97 DCI e 4Kp 30 DCI. Nei dati sugli standard compare anche il valore 3.98.

I codec supportati includono ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime e ProRes Proxy QuickTime per tutti i formati fino a 2160p 30. ProRes 4444 QuickTime è disponibile solo in riproduzione fino a 1080p 60, con instradamento automatico di riempimento e chiave sulle uscite SDI A e B. Per i formati HD 720p e 1080p fino a 60 fps sono previsti DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45 e DNxHD 45 MXF. Per i formati 2K DCI e 2160p fino a 30 fps sono disponibili DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB e DNxHR LB MXF. H.264 SDI 4:2:2 a 10 bit, H.264 High 4:2:0 a 8 bit, H.264 Medium 4:2:0 a 8 bit e H.264 Low 4:2:0 a 8 bit coprono tutti i formati fino a 1080p60.

Gli standard SDI supportati sono SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M livello A e B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2084 e SMPTE 2108-1. I metadati SDI comprendono HD RP188 e sottotitoli codificati CEA-708; i metadati HDR sono supportati su SDI. La connessione HDMI gestisce 525i 59.94 NTSC, 625i 50 PAL, 720p 50, 720p 59.94, 720p 60, 1080i 50, 1080i 59.94, 1080i 60, 1080p 23.98, 1080p 24, 1080p 25, 1080p 29.97, 1080p 30, 1080p 50, 1080p 59.94, 1080p 60, 2Kp 23.98 DCI, 2Kp 24 DCI, 2Kp 25 DCI, 2Kp 29.97 DCI, 2Kp 30 DCI e 2160p 2.

Il campionamento audio è quello televisivo a 24 bit e 48 kHz; il campionamento video è 4:2:2 YUV con precisione colore a 10 bit. Lo spazio colore comprende REC 601, REC 709 e REC 2020. Sull’uscita monitor SDI si possono applicare LUT 3D a 33 punti. L’HDR comprende Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000 e ST2084. Il supporto multirate rileva automaticamente SD, HD e 6G-SDI.

Il dispositivo integra 2 alloggiamenti per schede SD e 1 porta di espansione USB-C 3.0 per la registrazione esterna di SD, HD, 2K DCI, Ultra HD e 4K DCI. Sono compatibili schede SD UHS-I e UHS-II; i supporti possono essere formattati in ExFAT, per Windows o Mac, oppure HFS+, per Mac. Il controllo esterno comprende il controllo deck RS-422, l’avvio e arresto SDI, il timecode run, il protocollo Blackmagic HyperDeck Ethernet e il caricamento a distanza di file tramite FTP. Il sistema include Blackmagic OS, Blackmagic HyperDeck Setup e l’aggiornamento software interno, caricato all’avvio oppure tramite Blackmagic HyperDeck Setup usando la porta USB. Sono inoltre previste le sezioni relative ad accessori e installazione fisica. Per lo stoccaggio, la temperatura operativa ambientale indicata è da -20 °C a 60 °C, pari a -4 °F fino a 140 °F, con umidità relativa da 0% a 90% senza condensa. L’ingresso HDMI non può acquisire sorgenti HDMI protette da copia: prima dell’acquisizione o della distribuzione occorre verificare sempre la titolarità del copyright.

Il controllo software è compatibile con Mac 10.15 Catalina, Mac 11.1 Big Sur o versioni successive e Windows 10 a 64 bit.
