Matrice AV multi-formato 6x2 4K HDBaseT mixer DSP - CYP EL-8400VA

CYP EL‑8400VA è una matrice AV 6 × 2 multi-formato con ingressi HDMI, DisplayPort, USB‑C e HDBaseT, progettata per gestire sorgenti video differenti in presentazioni, lezioni e installazioni AV. Il segnale selezionato può uscire via HDMI oppure HDBaseT2 fino a 100 m su CAT6A, con Ethernet bidirezionale, RS‑232, USB, IR e alimentazione PoH a 48 V per trasmettitori e ricevitori compatibili. L’uscita HDBaseT raggiunge 90 m a 1080p e 100 m con CAT6A a 4K @ 30.

La matrice supporta il set completo di funzioni HDBaseT: video e audio HD, Ethernet 100BaseT, PoH 48 V e controllo bidirezionale IR, RS‑232 e USB. Il PoH standard PSE è disponibile sia sull’ingresso sia sull’uscita HDBaseT. La conversione automatica del colore è prevista per l’uscita HDBaseT, che arriva a 4K @ 60 4:2:0 oppure 4K @ 30 4:4:4. HDMI, USB‑C e DisplayPort supportano fino a 4K UHD a 18 Gbps, 4:4:4, 8 bit; l’unità è compatibile con HDBaseT 2.0, HDMI 2.0, DVI 1.0, DisplayPort 1.4, HDCP 1.x e HDCP 2.2.

Sono presenti 6 ingressi video: USB‑C, HDBaseT, 3 HDMI e DisplayPort, oltre a 2 uscite video, HDMI e HDBaseT. L’USB‑C può fornire fino a 60 W al dispositivo collegato. L’amplificatore integrato in Classe‑D eroga 20 W per canale. Gli ingressi microfonici possono ricevere alimentazione Phantom opzionale a 48 V o 5 V; sono disponibili ingressi stereo, 2 ingressi microfonici e uscite bilanciate.

Il mixer DSP permette di combinare fino a 4 sorgenti LPCM 2.0 con gli ingressi microfonici e la funzione auto-gain. Fino a 15 sorgenti audio possono essere instradate indipendentemente verso 5 uscite audio; il guadagno è regolabile per ogni sorgente e il volume per ogni uscita. L’audio può quindi essere miscelato o mantenuto non miscelato, con routing indipendente per applicazioni complesse in sale conferenze e ambienti didattici. Il sistema supporta inoltre fino a 4 host USB simultanei, con selezione dell’host attivo.

Gli ingressi video e USB possono essere selezionati manualmente o automaticamente; sono disponibili rilevamento hot-plug, Last Memory Switching e commutazione seamless senza perdita di sincronizzazione video. La gestione EDID e HDCP è completa. Il controllo può avvenire dal pannello frontale con OSD, tramite RS‑232, Telnet, WebGUI o trigger; è supportato anche il Trigger Control Keypad opzionale.

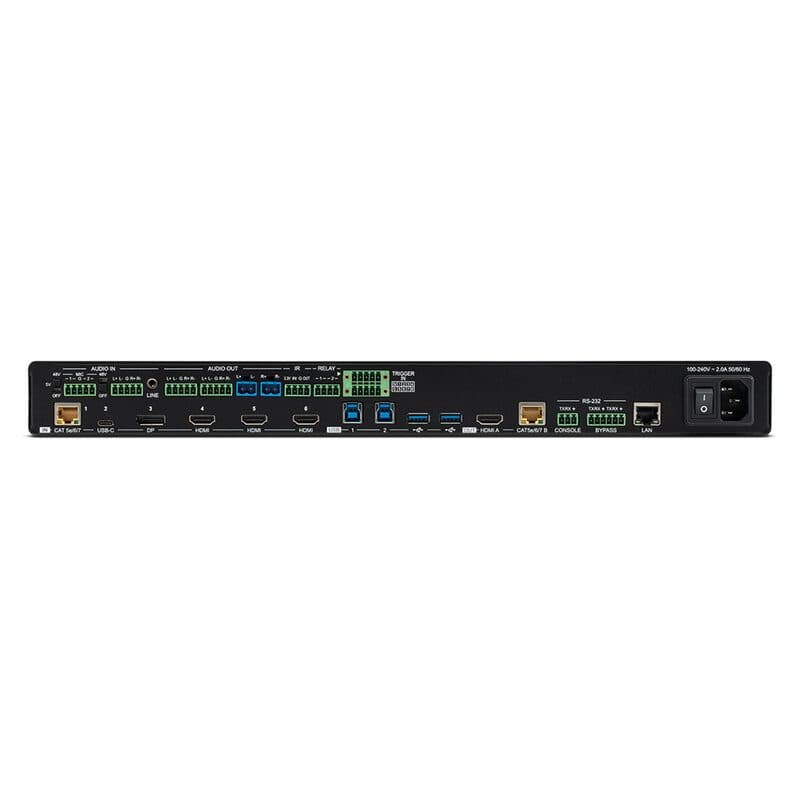

Gli ingressi comprendono 3 × HDMI Type‑A, 1 × DisplayPort, 1 × USB‑C, 1 × HDBaseT RJ‑45, 1 × audio stereo su jack da 3,5 mm e 1 × audio stereo su morsettiera a 5 pin, oltre a 2 × microfono su morsettiera a 5 pin. Le uscite sono 1 × HDBaseT RJ‑45, 1 × HDMI Type‑A, 1 × uscita stereo amplificata Classe‑D su 2 morsettiere a 2 pin e 2 × audio stereo su morsettiera a 5 pin.

I pass-through includono 1 × IR extender e blaster su morsettiera a 4 pin, 1 × RS‑232 su morsettiera a 6 pin, 2 × relè di alimentazione su morsettiera a 2 pin, 2 × USB Type‑A e 1 × USB Type‑B. Sono presenti 1 × LAN RJ‑45, 1 × RS‑232 di controllo su morsettiera a 3 pin, 1 × trigger su morsettiera a 10 pin e 1 × USB Type‑B di servizio.

La conformità HDMI è HDMI 2.0, DVI 1.0; HDCP è 2.2. Il segnale d’ingresso e quello d’uscita sono 4K @ 60 YUV 4:4:4. La risoluzione massima in ingresso è 4096 × 2160p @ 60 YUV 4:4:4 per HDMI, USB‑C e DP, e 4096 × 2160p @ 60 YUV 4:2:0 per HDBaseT. In uscita è 4096 × 2160p @ 60 YUV 4:4:4 su HDMI e 4096 × 2160p @ 60 YUV 4:2:0 su HDBaseT. Il formato digitale è LPCM a 2 canali, 48 kHz.

L’ingresso microfonico è 50 mV RMS; l’ingresso analogico su 5 pin è 4 V RMS e quello su 3,5 mm è 2 V RMS. L’uscita analogica su 5 pin è 4 V RMS, con THD+N < −60 dB @ 0 dBFS 1 kHz (A-wt), SNR > 70 dB @ 0 dBFS, risposta in frequenza ±3 dB da 20 Hz a 20 kHz e diafonia < −60 dB @ 10 kHz. L’uscita amplificata è 20 W + 20 W, con THD+N < −60 dB @ 0 dBFS 1 kHz (A-wt), SNR > 70 dB, risposta ±3 dB da 20 Hz a 20 kHz e diafonia < −60 dB @ 10 kHz.

L’alimentazione è 100–240 V AC e il consumo è 156 W. Il telaio è in metallo, acciaio, di colore nero. Le dimensioni del solo telaio sono 43,8 × 26,9 × 4,4 cm; quelle complessive sono 48,2 × 29,2 × 4,9 cm. Il peso è 4,035 kg. EL‑8400VA è indicata per sale conferenze aziendali con esigenze di presentazione avanzate, aule universitarie e scolastiche, installazioni corporate con distribuzione AV a lunga distanza tramite HDBaseT e riunioni ibride.
