Espansione controller per matrice DZ-MATRIX - Audiophony PA HIT-H11400

L’espansione controller Audiophony PA aumenta il numero di controller collegabili alla matrice DZ-MATRIX. Quando non è praticabile il collegamento a catena, consente di deportare le connessioni collegando i controller in topologia a stella.

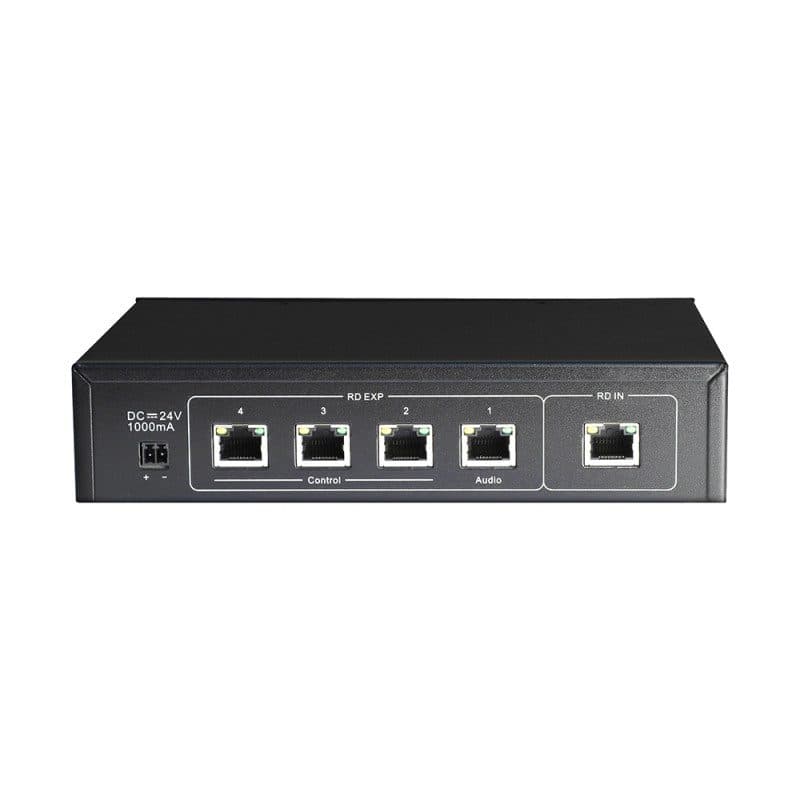

Sul pannello posteriore sono presenti: porta RD IN verso la matrice; porta RD EXP (1 Audio) per DZ-MICDESK, DZ-CTL2OUT e DZ-BOX22 (dispositivi di controllo e trasporto dati audio remoti); porte RD EXP (2/3/4 control) per DZ-CTL, DZ-CTL2OUT (solo dati di controllo remoto del dispositivo) e DZ-PAD.

Se sono collegati più controller o se la distanza tra le interfacce è elevata, l’alimentazione a 24 VDC è necessaria. Tra un dispositivo e l’altro utilizzare cavi CAT5e o CAT6 fino a 100 m di lunghezza.

Specifiche:

• Funzione: moltiplicazione dei controller collegati alla matrice DZ-MATRIX
• Modalità: collegamento controller a stella quando la catena non è possibile
• Porta RD IN: collegamento alla matrice
• Porta RD EXP (1 Audio): connessione RD per DZ-MICDESK / DZ-CTL2OUT / DZ-BOX22 (controllo e trasporto dati audio remoti)
• Porte RD EXP (2/3/4 control): connessioni RD per DZ-CTL / DZ-CTL2OUT (solo dati di controllo remoto del dispositivo) / DZ-PAD
• Alimentazione: 24 VDC se più controller sono collegati o se la distanza tra le interfacce è elevata
• Cavo tra dispositivi: CAT5e o CAT6, lunghezza massima 100 m per tratta
