Controller DMX 8 porte RDM Art-Net sACN guida DIN - MADRIX MAD-IA-HW-001033

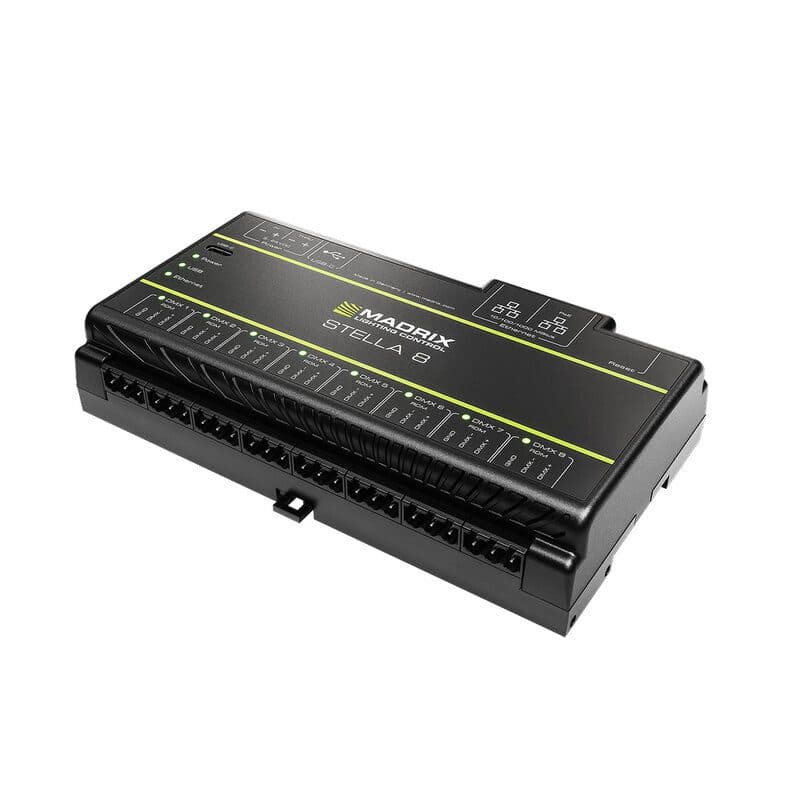

MADRIX STELLA 8 è un controller DMX a 8 porte con supporto RDM, concepito per il controllo completo e ad alte prestazioni dei segnali DMX nelle installazioni professionali di illuminazione. Il dispositivo combina controller, booster, merger e splitter in un’unica unità, offrendo soluzioni per l’integrazione in contesti diversi e per la gestione di larghezze di banda elevate nelle reti di illuminazione. Può essere impiegato da installatori e service provider in aule multimediali, parchi a tema, club, teatri, sale polivalenti e installazioni architetturali. La filosofia MADRIX invita a considerare STELLA 8 oltre la sola gestione dei display luminosi: il dispositivo è progettato come parte integrante di un sistema più ampio.

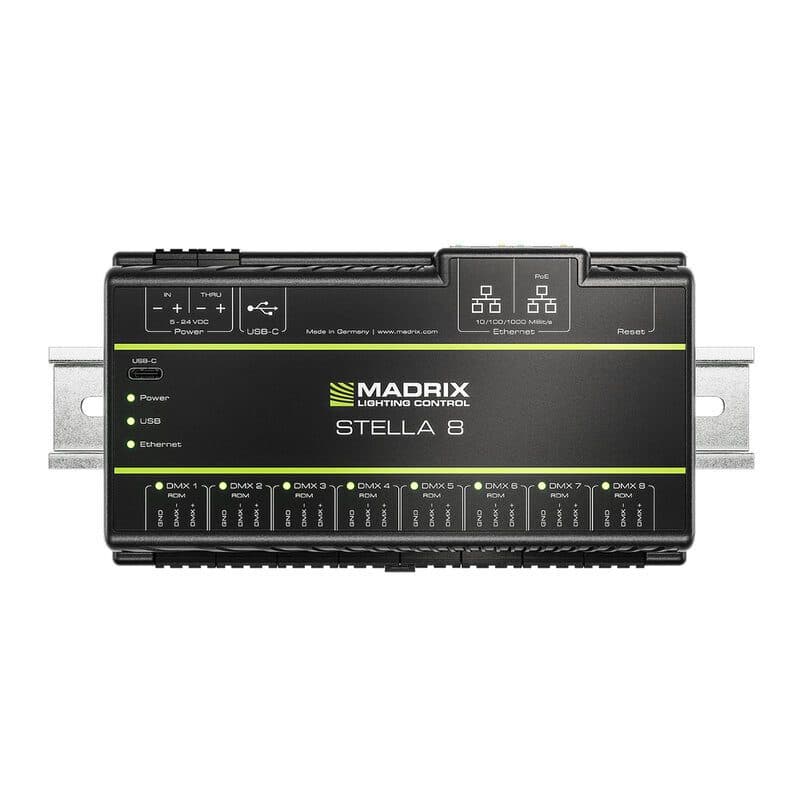

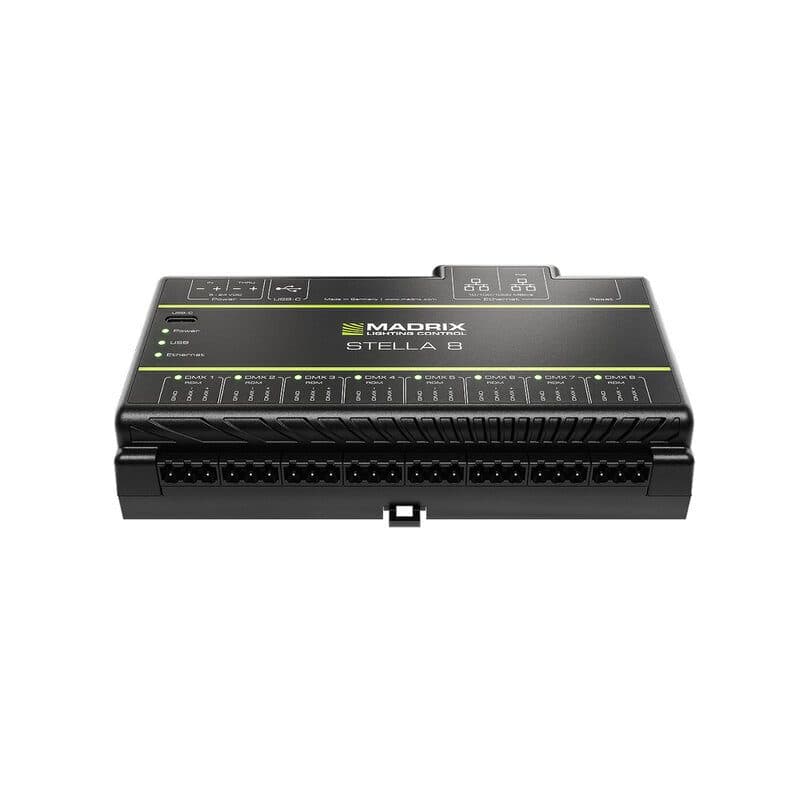

Sul pannello frontale sono presenti una porta USB che alimenta anche il dispositivo, LED di stato per il controllo rapido del funzionamento generale e indicatori dedicati alle singole porte per verificare lo stato delle uscite. Le 8 porte DMX fisiche sono completamente configurabili: ciascuna può operare come ingresso, uscita oppure merge di 2 segnali. In questo modo la distribuzione degli universi DMX può essere adattata alle esigenze dell’impianto. Una porta USB-C collocata nella parte inferiore facilita il collegamento quando STELLA 8 è installato su una guida DIN, mentre il pulsante di reset permette il ripristino immediato.

Il sistema supporta Art-Net e Streaming ACN (sACN) in modalità unicast e multicast e consente la conversione bidirezionale tra DMX e protocolli di rete. Il merging in tempo reale combina fino a 8 sorgenti senza ritardi; le modalità HTP/LTP possono essere impostate automaticamente o manualmente. Le porte di rete operano a 1 Gbit/s e il dispositivo può essere alimentato anche tramite PoE. La doppia alimentazione crea ridondanza e continuità operativa, mentre le strategie di backup integrate aumentano la sicurezza nelle installazioni più complesse.

L’interfaccia web integrata rende possibile la configurazione tramite un browser standard e permette di gestire impostazioni di rete, channel mapping, pattern e snapshot. Il sistema di priorità delle sorgenti consente di definire gerarchie tra Art-Net, sACN e altre modalità operative. DMX Watcher visualizza in tempo reale i parametri DMX che attraversano l’unità. STELLA 8 funziona anche come convertitore di protocollo, con compatibilità RTM. La protezione contro le sovratensioni, gli aggiornamenti del firmware e il doppio bootloader completano le funzioni dedicate all’affidabilità e alla sicurezza.

L’integrazione con MADRIX RADAR sblocca automaticamente nel software tutti i dispositivi RDM collegati a STELLA 8. Attraverso Art-Net diventano disponibili le specifiche ANSI E1.20 ed E1.37-1. Il Packet Multitasking permette di inviare e ricevere simultaneamente RDM e Art-Net, mantenendo un funzionamento fluido anche in tempo reale.

I protocolli di rete comprendono Art-Net I, II, 3 e 4, incluso ArtSync, e streaming ACN (sACN / ANSI E1.31). Gli altri protocolli sono RDM (DMX512 Remote Device Management e Art-Net ArtRdm) e syslog. Nel ruolo RDM, STELLA 8 trasmette comandi e richieste ai responder RDM e li riceve nuovamente, operando come nodo Art-Net e controller RDM. È possibile scoprire al massimo 170 responder RDM per porta. La gestione DMX512 comprende 8 x 512 canali DMX configurabili come ingresso e/o uscita.

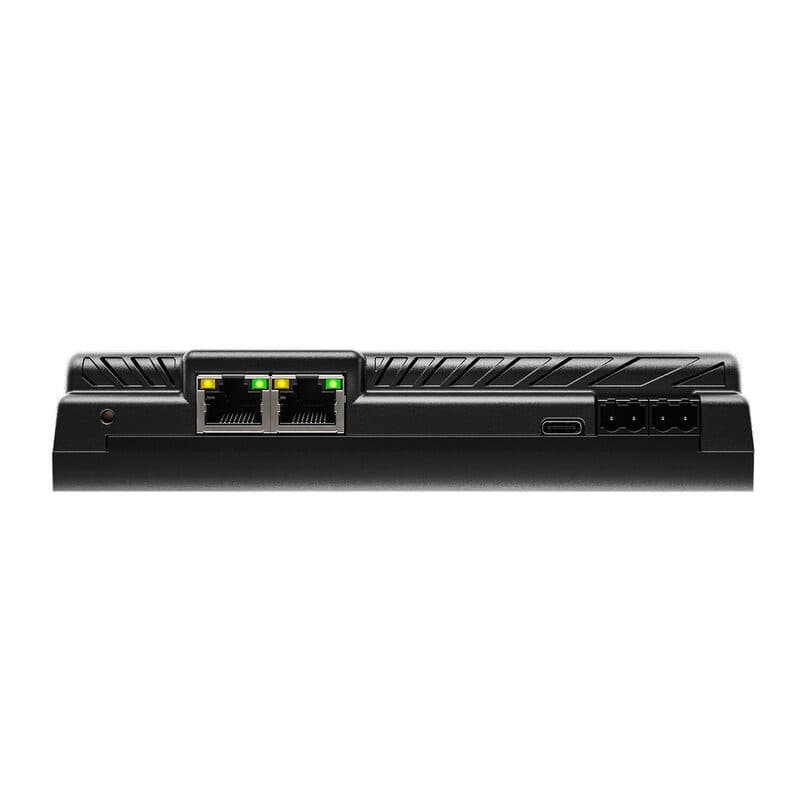

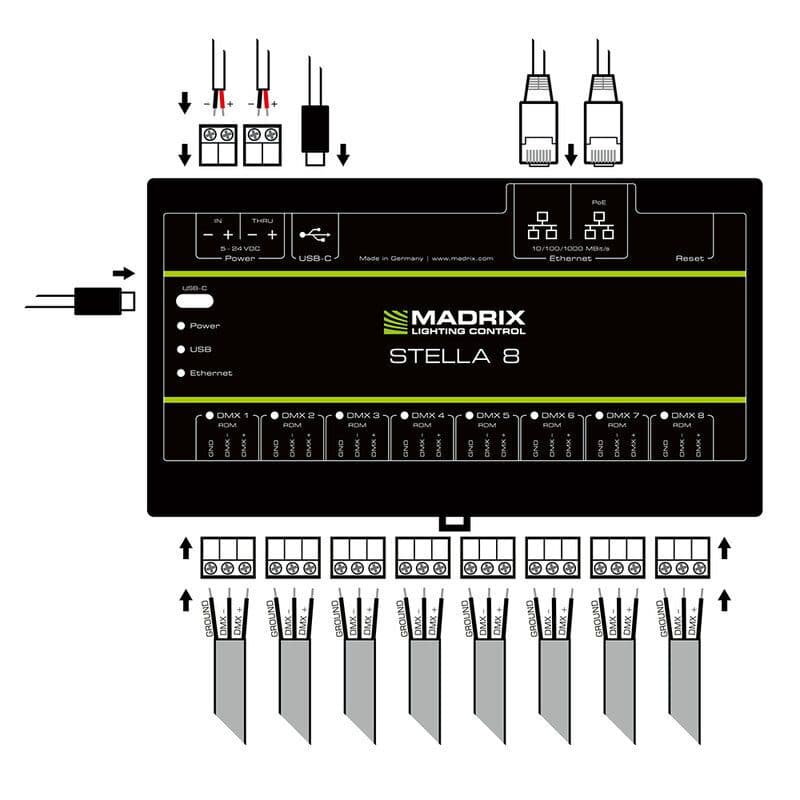

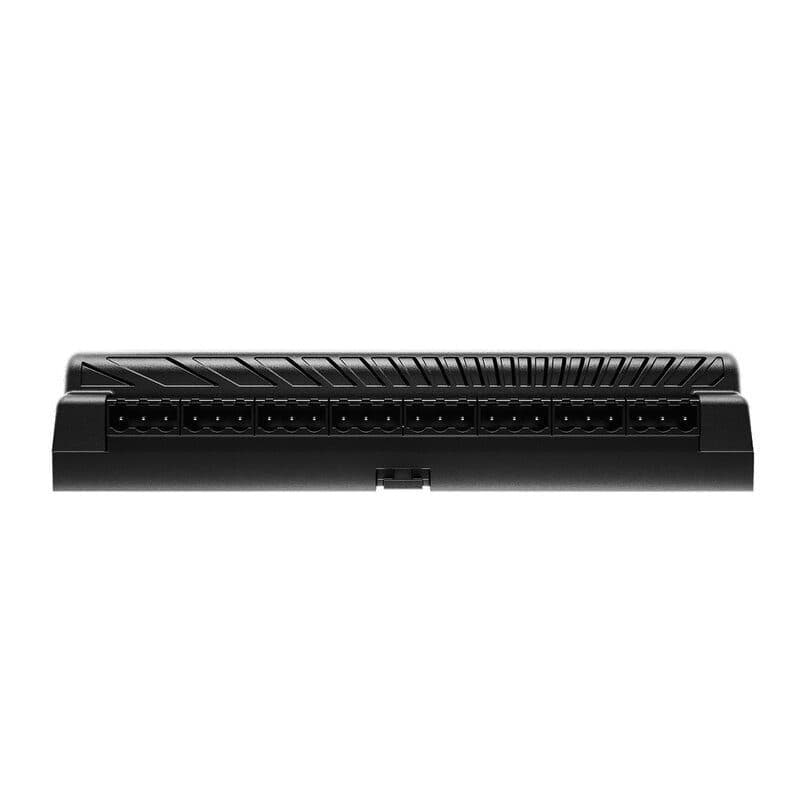

Le 8 porte sono realizzate tramite 8 morsetti a vite collegabili a 3 pin. La connettività Ethernet comprende 2 porte RJ45 con Auto MDI-X, supporto daisy-chain, velocità 10/100/1000 MBit/s, equivalente a 1 GBit/s, e network over USB tramite Virtual Link. Lo switch Ethernet utilizza una lookup table ALU per 4096 indirizzi MAC unicast. Sono presenti 2 porte USB, compatibili con USB 1.1 e USB 2.0, con prese femmina USB-C. Gli indicatori comprendono 12 LED di stato più 4 LED di stato della rete.

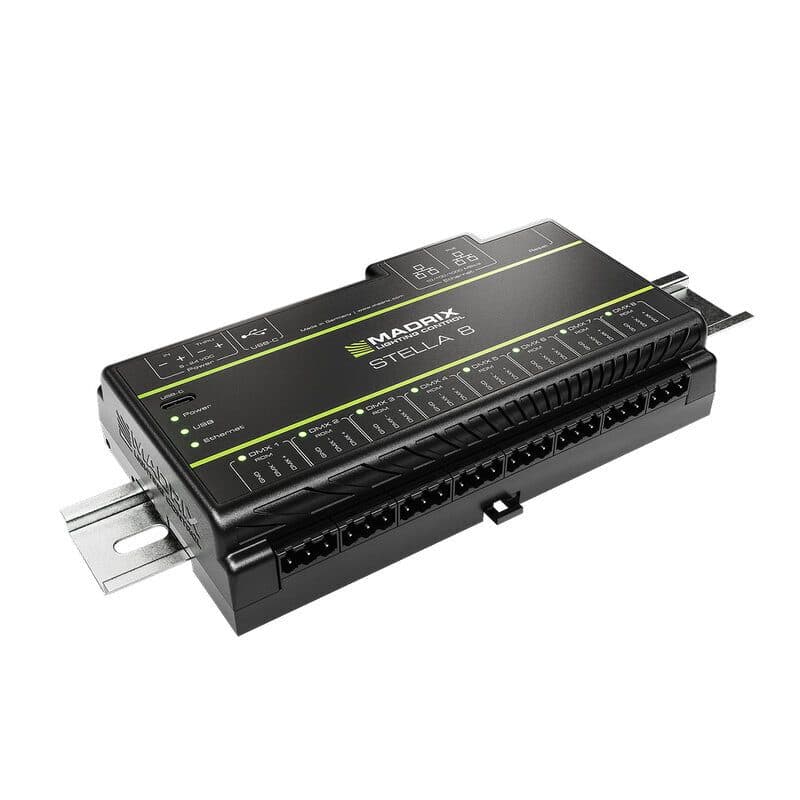

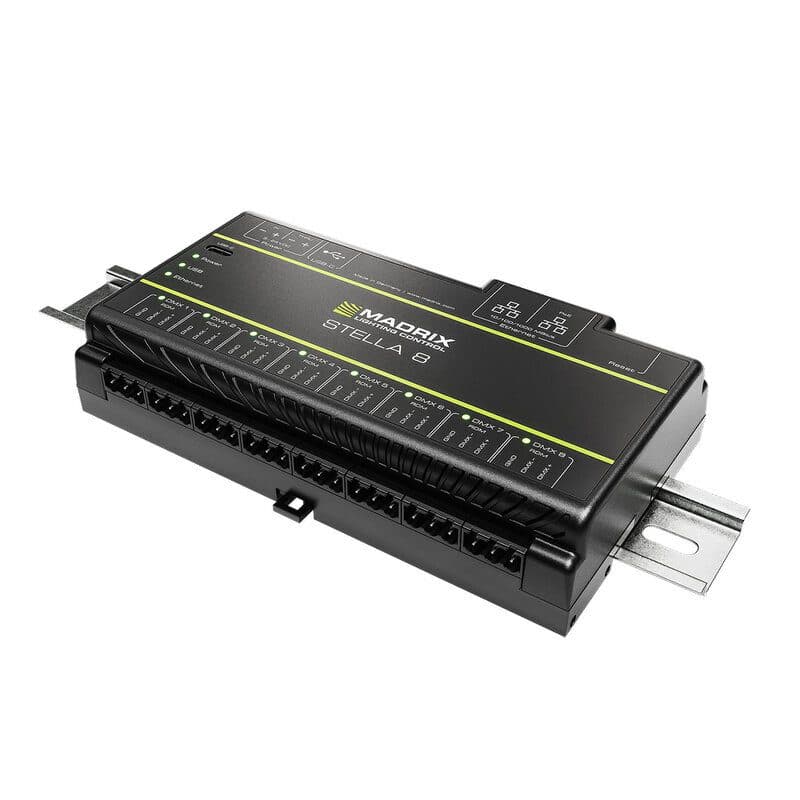

La custodia non conduttiva ha classe di infiammabilità V-0 secondo il metodo di prova UL94 ed è progettata per guide DIN da 35 mm o per il montaggio a parete. L’alimentazione può arrivare da 5–24 V DC tramite morsetto a vite collegabile a 2 pin, con power daisy-chain e 1 collegamento IN più 1 THRU; sono inoltre disponibili 5 V USB tramite 2 porte USB-C e PoE secondo 802.3af-2003 tramite 1 porta Ethernet sul lato destro. Il consumo durante il normale funzionamento è ≤ 5 W, pari a 1000 mA, con fusibile da 1000 mA massimo. La dissipazione indicata è di circa 17 BTU/h.

Il campo di temperatura specificato è da -10 a 70 °C durante il funzionamento e da -20 a 85 °C per l’altro intervallo indicato. Le dimensioni, espresse in lunghezza x larghezza x altezza, sono 86 x 156,3 x 31,79 mm. Il peso del dispositivo è di 204 g, pari a 0,45 lb, oppure 258 g includendo i morsetti a vite e i supporti per il montaggio a parete.
