Connettore BNC femmina passante a pannello 75 ohm isolato HD UHD - NEUTRIK NEU-NBB75FI

Neutrik NBB75FI è un connettore BNC femmina passante e isolato per montaggio a pannello, con impedenza reale di 75 ohm per segnali seriali e digitali HD, SDI, video, AES/EBU, composito, YUV, RGB, RGBH, RGBHV e UHD. Il corpo lavorato in ottone e il contatto centrale a gabbia placcato oro assicurano una connessione robusta, schermata e progettata per un utilizzo prolungato.

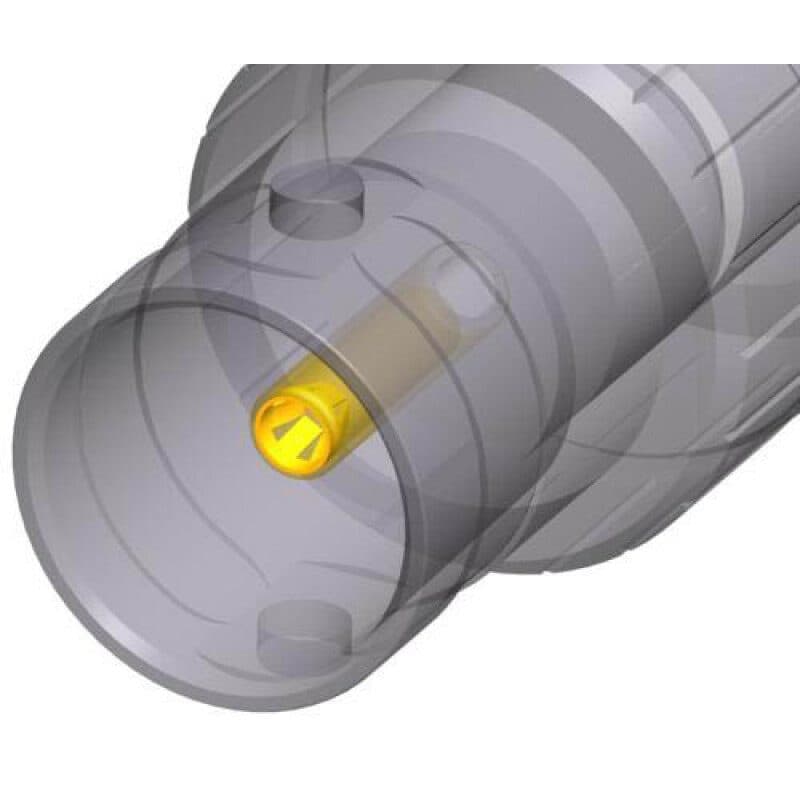

Il montaggio isolato aiuta a risolvere eventuali problemi di messa a terra e a prevenire influenze di modo comune tra connessioni condotte sullo stesso potenziale di massa del pannello. Il nuovo contatto a gabbia, la struttura chiusa e la clip a gabbia placcata oro contribuiscono alla robustezza, alla bassa resistenza di contatto e alla schermatura. Il dado di fissaggio extra largo riduce il rischio di danneggiare la filettatura in plastica.

Specifiche:

• Tipo di collegamento: BNC 75 ohm
• Tipo: passante isolato da pannello
• Genere: femmina
• Tipo di segnale: HD, SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV, UHD
• Resistenza di contatto interna: ≤ 3 mΩ
• Resistenza di contatto esterna: ≤ 2 mΩ
• Rigidità dielettrica: 1,5 kV DC
• Impedenza: 75 ohm
• Resistenza di isolamento: > 5 GΩ
• Tensione nominale: < 50 V
• VSWR: ≤ 1,050 / > 32 dB fino a 1 GHz; ≤ 1,065 / > 30 dB fino a 2 GHz; ≤ 1,100 / > 26 dB fino a 3 GHz
• Forza di inserimento: < 25 N
• Durata: > 1000 cicli di accoppiamento
• Sezione dei fili: non specificata
• Dispositivo di bloccaggio: baionetta
• Direzione di montaggio: frontale
• Forma dello chassis: 12,7 mm
• Contatti: ottone CuZn39Pb3, AuCo 0,2 µm sul contatto centrale
• Inserto: PTFE
• Guscio: ottone CuZn39Pb3
• Placcatura del guscio: Optalloy®
• Temperatura di esercizio: da -30 °C a +85 °C
