Matrice HDMI 4x2 Dante AES67 4K UHD+ 18Gbps - CYP CYP-OR-DT42-4K22

CYP OR‑DT42‑4K22 è una matrice HDMI 4 × 2 con tecnologia Dante integrata, progettata per gestire video 4K UHD+ a 18 Gbps e audio di rete Dante o AES67 in un’unica unità compatta. Quattro sorgenti HDMI possono essere commutate verso due uscite HDMI; per ciascuna uscita è possibile estrarre l’audio analogico oppure sostituire l’audio HDMI con un flusso Dante indipendente proveniente dalla rete. Sono supportati video fino a 4K @ 60 Hz 4:4:4, audio LPCM a 8 canali, Bitstream e HD Bitstream.

La matrice è conforme a HDMI 2.0 e DVI 1.0 tramite adattatore HDMI‑DVI e supporta HDCP 1.x e 2.2. Il video in ingresso e in uscita arriva a 4K UHD+ 18 Gbps, 4K @ 50/60 Hz 4:4:4 a 8 bit. L’audio Dante può essere gestito tramite software di terze parti come Dante Controller; il routing audio di rete è disponibile su Windows e macOS. La compatibilità con reti Dante e AES67 consente la trasmissione e la ricezione di audio non compresso a latenza quasi zero.

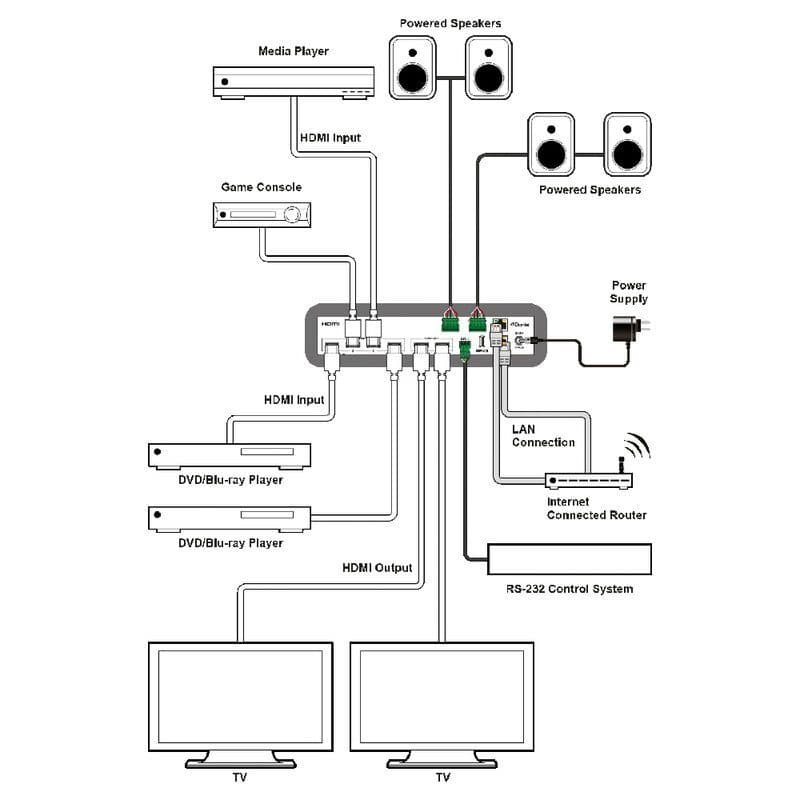

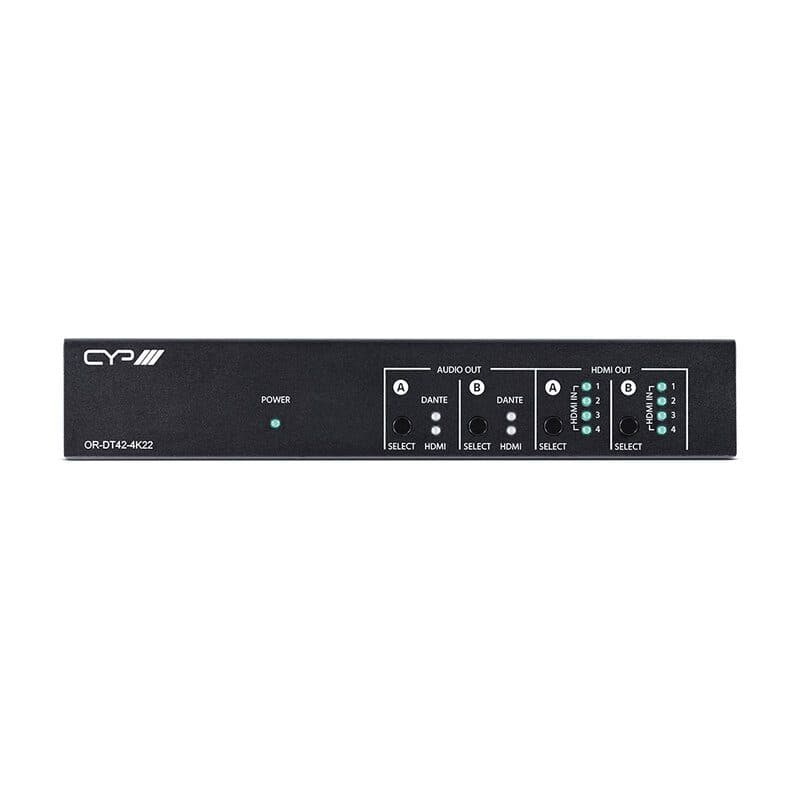

Il controllo può avvenire dal pannello frontale, tramite WebGUI, RS‑232 o Telnet. La gestione EDID è disponibile per ogni ingresso, con possibilità di utilizzare impostazioni EDID interne o esterne. La configurazione permette quindi di integrare l’audio di rete, estrarre separatamente l’audio analogico delle due uscite e scegliere, per ciascuna di esse, tra l’audio della sorgente HDMI instradata e una sorgente Dante indipendente.

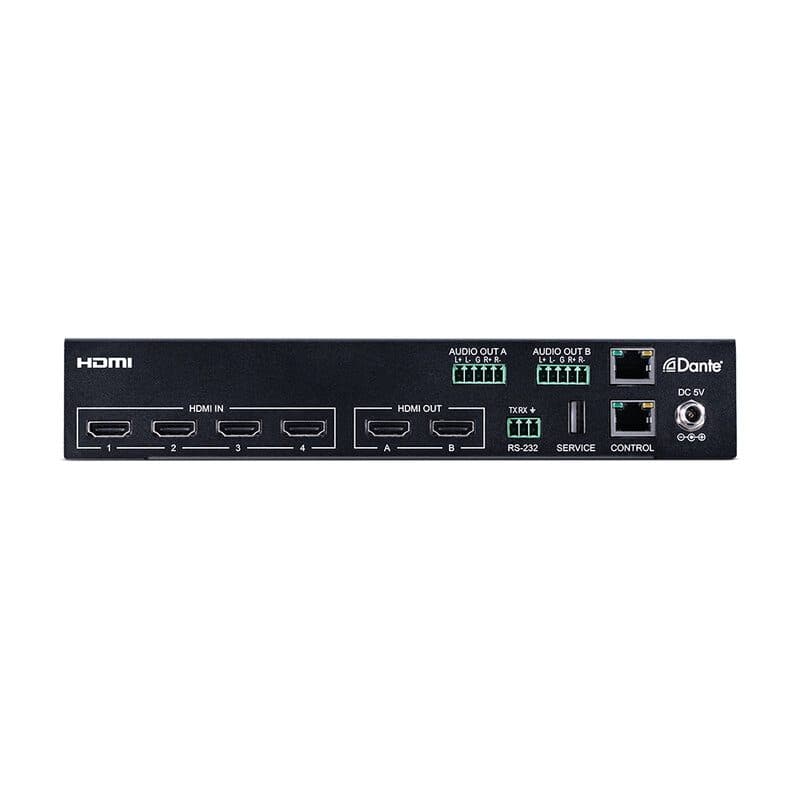

Le connessioni comprendono 4 ingressi HDMI per audio/video e dati non compressi, 2 uscite HDMI per audio/video e dati non compressi e 2 connettori Phoenix a 5 pin per 2 uscite stereo analogiche bilanciate o sbilanciate. Il controllo I/O include 1 Phoenix a 3 pin per RS‑232 e 1 RJ45 per la porta Dante I/O con dati proprietari. Sono presenti inoltre 1 USB Type‑A di servizio per dati proprietari e 1 porta Ethernet RJ45 per il controllo IP.

La risoluzione del segnale in ingresso e in uscita è 4096 × 2160 @ 60 Hz, 8 bit, YUV 4:4:4; la risoluzione massima in ingresso e in uscita è 4096 × 2160p @ 60 su HDMI. L’uscita analogica utilizza un DAC con livello audio massimo di 4,2 V RMS, impedenza di 5 kohm, tipo bilanciato e rapporto S/N > 70 dB a 1 kHz con 0 dBFS.

L’alimentazione richiesta è 5 V / 2,6 A e il consumo è 11,68 W. Il telaio è in metallo, acciaio, di colore nero. Le dimensioni del solo telaio sono 24 × 4,3 × 10,4 cm; quelle complessive sono 240 × 48 × 112 mm. Il peso è 800 g. OR‑DT42‑4K22 è indicata per sale conferenze, control room, aule didattiche e installazioni AV professionali.
