Connettore da pannello BNC femmina passante, isolato, 75 ohm, HD, nickel - NEUTRIK NEU-NBB75DFI

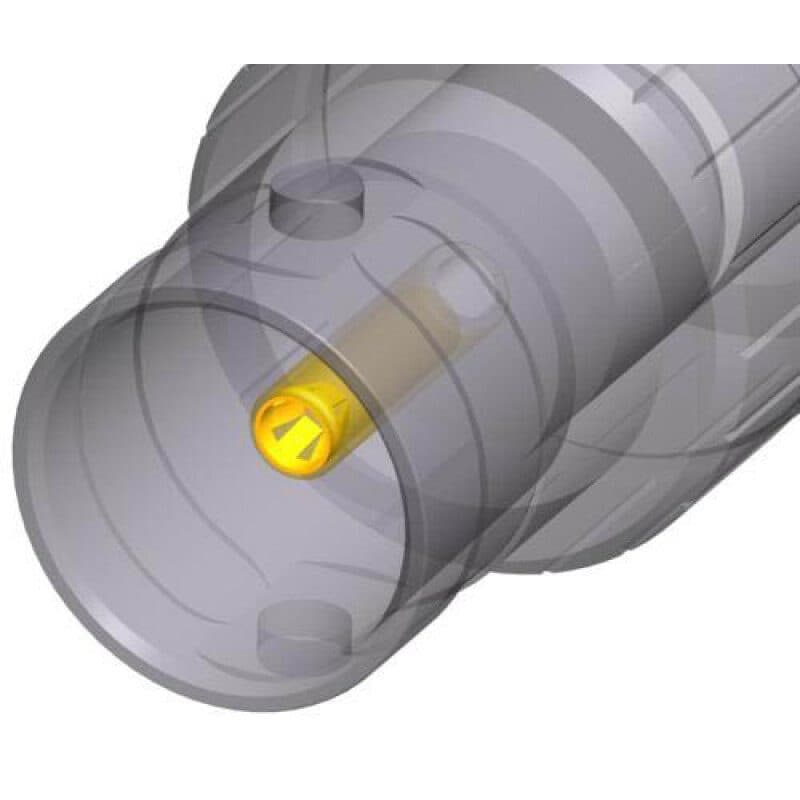

Il NEU-NBB75DFI è un connettore BNC femmina da pannello passante, isolato, in chassis a forma D colore nickel. Neutrik progetta i connettori BNC da pannello con vera impedenza 75 Ω per segnali seriali e digitali (HD). Il corpo in ottone lavorato garantisce un’interconnessione molto resistente e non abrasiva nel lungo periodo; è inoltre rientrato e protetto nel profilo D-shape, standard nel settore audio. Il contatto centrale a gabbia è placcato oro; il design 75 Ω soddisfa i requisiti stringenti HD. Il montaggio isolato sul pannello riduce problemi di massa e l’influenza in modo comune con altre connessioni che condividono lo stesso potenziale di massa del pannello. L’alloggiamento D-shape consente montaggio a filo e protezione dai danni; è possibile la codifica a colori.

Specifiche:

• Titolo prodotto: NBB75DFI
• Tipo di connessione: BNC 75 Ω
• Genere: femmina
• Tipo di segnale: HD, SDI, video, AES/EBU, composito, YUV, RGB, RGBH, RGBHV
• Resistenza di contatto ≤ 3 mΩ (interno)
• Resistenza di contatto ≤ 2 mΩ (esterno)
• Rigidità dielettrica 1,5 kV DC
• Impedenza 75 Ω
• Resistenza di isolamento > 5 GΩ
• Tensione nominale < 50 V
• VSWR ≤ 1,03 / > 37 dB fino a 1 GHz
• VSWR ≤ 1,05 / > 32 dB fino a 2 GHz
• VSWR ≤ 1,08 / > 28 dB fino a 3 GHz
• Forza di inserimento < 25 N
• Durata > 1000 cicli di accoppiamento
• Dispositivo di bloccaggio: baionetta
• Direzione di montaggio: montaggio frontale
• Forma chassis: D
• Contatti: ottone (CuZn39Pb3), 0,2 µm AuCo (contatto centrale)
• Inserto: PTFE
• Guscio: poliacetal (POM) (guscio di isolamento)
• Placcatura guscio: Optalloy®
• Alloggiamento D-shape: zinco pressofuso (ZnAl4Cu1), placcatura galvanica Ni
• Intervallo di temperatura: da -30 °C a +85 °C
